خدمات لوله کشی شوفاژ و رادیاتور

• اجرای لوله کشی شوفاژ ساختمان‌های نوساز
• تعمیر و اصلاح لوله کشی شوفاژ قدیمی
• لوله کشی رادیاتور به صورت روکار و توکار
• اجرای مسیر رفت و برگشت رادیاتورها
• لوله کشی شوفاژ با لوله پنج‌لایه
• اجرای لوله کشی شوفاژ با لوله سفید
• محاسبه و انتخاب سایز مناسب لوله رادیاتور
• اجرای لوله کشی کلکتوری رادیاتورها
• نصب و جابه‌جایی رادیاتور شوفاژ
• تعویض لوله‌های فرسوده و آسیب‌دیده
• رفع نشتی و ترکیدگی لوله‌های شوفاژ
• اصلاح مسیر لوله کشی رادیاتور
• نصب و تعویض شیرهای رادیاتور
• هواگیری و رفع مشکلات گردش آب در رادیاتورها
• بررسی علت سرد ماندن رادیاتور
• تعمیر لوله کشی شوفاژ موتورخانه
• تعمیر و اصلاح لوله‌های رفت و برگشت موتورخانه
• لوله کشی شوفاژ برای پکیج دیواری
• اجرای لوله کشی رادیاتور برای واحدهای بازسازی‌شده
• بررسی و رفع افت فشار و گردش نامناسب آب در مدار گرمایش

لوله کشی شوفاژ یکی از بخش‌های مهم تأسیسات گرمایشی ساختمان است و اجرای صحیح آن تأثیر مستقیمی بر میزان گرمایش رادیاتورها، مصرف انرژی و عملکرد سیستم دارد. انتخاب لوله مناسب، تعیین سایز صحیح لوله، طراحی مسیر رفت و برگشت و اجرای اصولی اتصالات، همگی در عملکرد نهایی سیستم شوفاژ مؤثر هستند.

در ساختمان‌های نوساز، لوله کشی رادیاتورها معمولاً همزمان با اجرای تأسیسات انجام می‌شود؛ اما در ساختمان‌های قدیمی نیز ممکن است به دلیل فرسودگی لوله‌ها، نشتی، تغییر محل رادیاتور یا بازسازی ساختمان، نیاز به تعمیر، اصلاح یا اجرای مجدد لوله کشی شوفاژ وجود داشته باشد.

یکی از موضوعات مهم در این زمینه، انتخاب لوله مناسب برای شوفاژ و تعیین قطر آن متناسب با تعداد رادیاتورها و طول مسیر است. استفاده از لوله‌ای با سایز نامناسب می‌تواند باعث افت فشار، کاهش جریان آب گرم و گرم نشدن مطلوب رادیاتورها شود.

در این مطلب، روش‌های مختلف لوله کشی شوفاژ و رادیاتور، انواع لوله‌های قابل استفاده، نحوه انتخاب سایز لوله، ارتفاع مناسب خروجی‌های رادیاتور و نکات مهم اجرای سیستم را بررسی می‌کنیم.

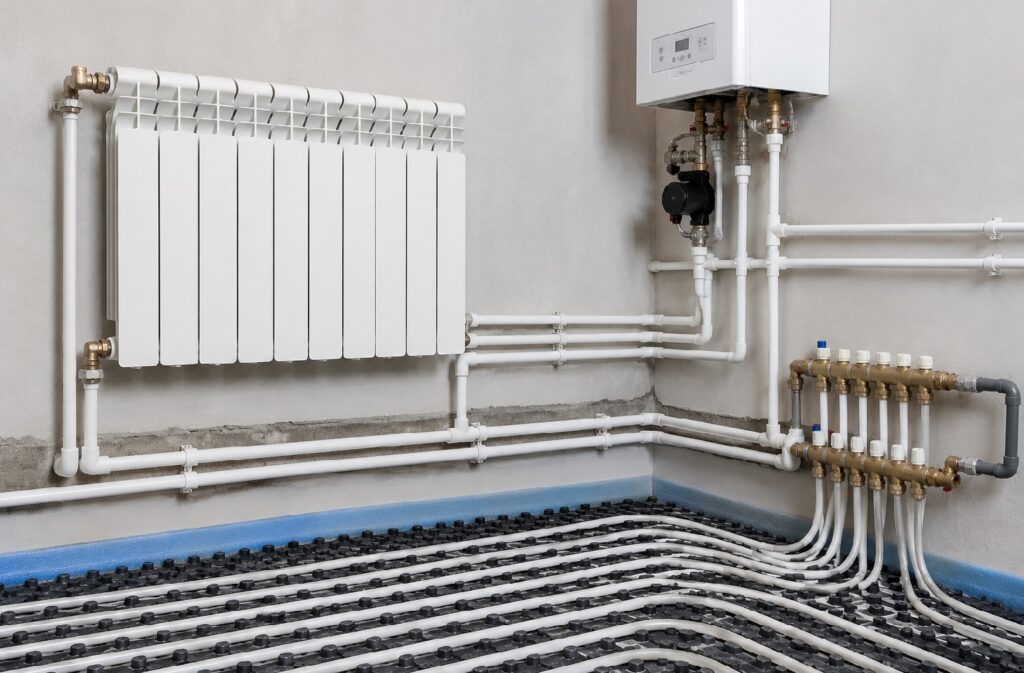

لوله کشی شوفاژ چیست؟

لوله کشی شوفاژ مجموعه‌ای از لوله‌ها و اتصالات است که آب گرم را از منبع تولید گرما مانند پکیج یا موتورخانه به رادیاتورها منتقل کرده و آب برگشتی را دوباره به سیستم گرمایشی بازمی‌گرداند.

در یک سیستم استاندارد، برای هر رادیاتور مسیر رفت و برگشت در نظر گرفته می‌شود. آب گرم از مسیر رفت وارد رادیاتور شده و پس از انتقال حرارت، از مسیر برگشت خارج می‌شود تا دوباره توسط پکیج یا موتورخانه گرم شود.

مسیر لوله‌ها می‌تواند به صورت روکار یا توکار اجرا شود و انتخاب روش اجرا به شرایط ساختمان، نوع کف‌سازی، محل رادیاتورها و سیستم گرمایشی بستگی دارد.

در اجرای لوله کشی باید علاوه بر قطر لوله، طول مسیر، تعداد رادیاتورها، تعداد انشعابات و ظرفیت حرارتی مورد نیاز نیز در نظر گرفته شود. به همین دلیل انتخاب سایز لوله تنها بر اساس ظاهر یا تجربه یک پروژه دیگر همیشه نتیجه مناسبی ندارد.

انواع روش لوله کشی شوفاژ

روش اجرای لوله کشی شوفاژ با توجه به نوع ساختمان، سیستم گرمایشی، محل قرارگیری رادیاتورها و شرایط کف و دیوارها انتخاب می‌شود. هر روش مزایا و محدودیت‌های خاص خود را دارد و نمی‌توان یک شیوه را برای تمام ساختمان‌ها بهترین گزینه دانست.

لوله کشی شوفاژ روکار

در روش روکار، لوله‌ها روی دیوار یا کف و در مسیر مشخص اجرا می‌شوند و برخلاف لوله‌کشی توکار، دسترسی به آنها آسان‌تر است.

این روش بیشتر در تعمیرات، بازسازی ساختمان‌های قدیمی یا پروژه‌هایی استفاده می‌شود که امکان تخریب کف و دیوار وجود ندارد.

مزایای لوله‌کشی روکار عبارت‌اند از:

• دسترسی آسان برای تعمیرات
• سرعت اجرای بیشتر
• هزینه تخریب کمتر
• امکان تغییر مسیر در آینده
• مناسب برای تعمیر یا اضافه کردن رادیاتور جدید

البته ظاهر لوله‌ها در این روش باید مورد توجه قرار گیرد و در صورت نیاز می‌توان با استفاده از پوشش مناسب، مسیر لوله‌ها را مرتب‌تر کرد.

لوله کشی شوفاژ توکار

در لوله‌کشی توکار، مسیر لوله‌ها پیش از تکمیل کف یا دیوار در داخل سازه اجرا می‌شود و پس از اتمام کار، لوله‌ها قابل مشاهده نیستند.

این روش بیشتر در ساختمان‌های در حال ساخت یا پروژه‌های بازسازی اساسی مورد استفاده قرار می‌گیرد.

در اجرای توکار باید مسیر لوله‌ها از ابتدا به‌درستی طراحی شود؛ زیرا دسترسی به لوله پس از پوشانده شدن دشوارتر خواهد بود. کیفیت لوله و اتصالات نیز اهمیت بیشتری پیدا می‌کند.

لوله کشی شوفاژ کلکتوری

در سیستم کلکتوری، مسیرهای جداگانه‌ای از کلکتور به سمت هر رادیاتور اجرا می‌شود. این روش امکان کنترل بهتر مدارهای گرمایشی و مدیریت مناسب‌تر جریان آب را فراهم می‌کند.

یکی از کاربردهای رایج این روش، استفاده از لوله پنج لایه برای رادیاتور است. انتخاب قطر لوله‌ها باید متناسب با طول مسیر و نیاز حرارتی هر مدار انجام شود.

انتخاب روش مناسب لوله کشی

انتخاب بین لوله‌کشی روکار، توکار و کلکتوری باید با توجه به شرایط واقعی ساختمان انجام شود. برای مثال، در یک واحد قدیمی که تنها یک رادیاتور نیاز به جابه‌جایی دارد، اجرای کامل سیستم کلکتوری معمولاً منطقی نیست؛ در حالی که در یک ساختمان نوساز می‌توان از ابتدا سیستم را بر اساس نقشه تأسیسات طراحی و اجرا کرد.

بنابراین قبل از شروع لوله کشی رادیاتور شوفاژ بهتر است مسیر لوله‌ها، محل رادیاتورها، نوع سیستم گرمایشی و سایز مورد نیاز مشخص شود.

لوله مناسب برای شوفاژ چیست؟

انتخاب لوله مناسب یکی از مهم‌ترین مراحل اجرای سیستم گرمایش است. امروزه در بسیاری از پروژه‌های ساختمانی از لوله‌های پنج لایه برای مدار رادیاتورها استفاده می‌شود؛ با این حال در برخی ساختمان‌ها و پروژه‌های قدیمی، لوله‌های فلزی یا لوله‌های پلیمری نیز ممکن است مورد استفاده قرار گرفته باشند.

مهم‌ترین گزینه‌هایی که در اجرای سیستم‌های گرمایشی دیده می‌شوند عبارت‌اند از:

• لوله پنج لایه
• لوله سفید پلیمری
• لوله‌های فلزی
• لوله‌های مورد استفاده در سیستم‌های سنتی شوفاژ

انتخاب نهایی باید بر اساس نوع سیستم، دمای کاری، روش اجرا، شرایط ساختمان و مشخصات فنی محصول انجام شود.

سایز لوله پنج لایه برای رادیاتور

انتخاب سایز لوله پنج لایه برای رادیاتور باید متناسب با ظرفیت گرمایشی رادیاتورها، طول مسیر لوله‌کشی، تعداد رادیاتورها و روش اجرای سیستم انجام شود. استفاده از یک سایز ثابت برای تمام قسمت‌های مدار، بدون توجه به شرایط پروژه، می‌تواند باعث کاهش جریان آب و عملکرد نامناسب سیستم گرمایشی شود.

در بسیاری از پروژه‌های ساختمانی، لوله پنج‌لایه به دلیل انعطاف‌پذیری، اجرای نسبتاً آسان و مقاومت مناسب در برابر شرایط کاری سیستم‌های گرمایشی مورد استفاده قرار می‌گیرد.

سایزهای رایج لوله پنج لایه رادیاتور

در اجرای لوله کشی رادیاتور معمولاً سایز لوله بر اساس محل استفاده انتخاب می‌شود. برای نمونه، لوله ۱۶ در بسیاری از انشعابات رادیاتورها کاربرد دارد، اما نمی‌توان صرفاً بر اساس تعداد اسمی لوله، برای تمام ساختمان‌ها یک نسخه ثابت ارائه کرد.

به طور کلی باید بین این بخش‌ها تفاوت قائل شد:

• لوله اصلی مدار گرمایش
• مسیرهای فرعی و انشعاب‌ها
• مسیر رفت رادیاتور
• مسیر برگشت رادیاتور
• مسیرهای متصل به کلکتور
• لوله‌کشی بین چند رادیاتور

هرچه تعداد مصرف‌کننده‌ها و ظرفیت حرارتی مدار بیشتر باشد، نیاز به بررسی دقیق‌تر سایز لوله وجود دارد.

آیا لوله ۱۶ برای رادیاتور مناسب است؟

لوله پنج‌لایه سایز ۱۶ در بسیاری از سیستم‌های گرمایشی برای اتصال یا انشعاب رادیاتورها استفاده می‌شود، اما مناسب بودن آن به شرایط مدار بستگی دارد.

اگر طول مسیر زیاد باشد یا چند رادیاتور از یک مسیر تغذیه شوند، ممکن است استفاده از سایز بزرگ‌تر برای بخش اصلی مدار منطقی‌تر باشد. بنابراین نمی‌توان گفت لوله ۱۶ همیشه بهترین سایز لوله برای رادیاتور است.

سایز لوله اصلی و انشعاب رادیاتورها

یکی از اشتباهات رایج این است که تمام مسیرهای سیستم با یک قطر لوله اجرا شوند. در یک طراحی اصولی، ظرفیت مسیر اصلی باید بتواند جریان مورد نیاز چندین رادیاتور را تأمین کند، در حالی که انشعاب هر رادیاتور متناسب با نیاز همان مدار انتخاب می‌شود.

به همین دلیل در محاسبه سایز لوله رادیاتور باید کل سیستم و نه فقط یک رادیاتور بررسی شود.

چه عواملی روی انتخاب سایز لوله رادیاتور تأثیر دارند؟

مهم‌ترین عوامل عبارت‌اند از:

• تعداد رادیاتورها
• ظرفیت حرارتی هر رادیاتور
• طول مسیر رفت و برگشت
• تعداد انشعاب‌ها
• نوع سیستم گرمایشی
• دمای آب رفت و برگشت
• میزان افت فشار مجاز
• نوع لوله و مشخصات فنی آن
• روش اجرای لوله‌کشی
• استفاده از سیستم کلکتوری یا انشعابی

بنابراین اگر هدف، اجرای اصولی لوله کشی شوفاژ باشد، انتخاب سایز لوله باید بخشی از طراحی کل سیستم باشد، نه یک تصمیم جداگانه.

نکته مهم در اجرای لوله پنج‌لایه

علاوه بر قطر لوله، کیفیت اتصالات، نحوه خم‌کاری، رعایت شعاع خم مجاز، اجرای صحیح اتصال‌ها و جلوگیری از آسیب دیدن لوله هنگام نصب اهمیت زیادی دارد. حتی لوله‌ای با سایز مناسب نیز در صورت اجرای نادرست می‌تواند دچار مشکل شود.

در بخش بعدی، سراغ محاسبه سایز لوله رادیاتور می‌رویم و توضیح می‌دهیم برای انتخاب قطر مناسب، چه اطلاعاتی از ساختمان و سیستم گرمایشی باید در نظر گرفته شود.

محاسبه سایز لوله رادیاتور

محاسبه سایز لوله رادیاتور فقط بر اساس قطر خود رادیاتور یا تعداد پره‌های آن انجام نمی‌شود. برای انتخاب سایز مناسب باید ظرفیت گرمایشی مورد نیاز، تعداد رادیاتورها، طول مسیر لوله‌کشی و نحوه توزیع آب گرم در مدار نیز در نظر گرفته شود.

در یک سیستم گرمایشی، آب گرم باید با دبی مناسب به رادیاتورها برسد و پس از انتقال حرارت از مسیر برگشت به پکیج یا موتورخانه بازگردد. اگر مسیر لوله‌کشی بیش از حد باریک باشد، ممکن است افت فشار افزایش پیدا کند و جریان آب در رادیاتورهای انتهایی کاهش یابد.

عوامل مؤثر در محاسبه سایز لوله

برای تعیین سایز مناسب، معمولاً موارد زیر بررسی می‌شوند:

• تعداد رادیاتورها
• ظرفیت حرارتی هر رادیاتور
• طول مسیر رفت و برگشت
• تعداد طبقات ساختمان
• تعداد انشعاب‌ها
• فاصله پکیج یا موتورخانه تا رادیاتورها
• نوع سیستم لوله‌کشی
• نوع و مشخصات لوله
• دمای آب رفت و برگشت
• میزان جریان مورد نیاز مدار

بنابراین لوله کشی رادیاتور شوفاژ باید بر اساس کل شبکه طراحی شود و انتخاب یک سایز یکسان برای تمام مسیرها همیشه روش مناسبی نیست.

تفاوت سایز لوله اصلی و انشعاب رادیاتور

در یک سیستم چندرادیاتوره، لوله اصلی باید توان انتقال آب مورد نیاز چند مصرف‌کننده را داشته باشد. با جدا شدن انشعاب‌ها، میزان جریان مورد نیاز هر بخش کاهش پیدا می‌کند و می‌توان سایز مسیرهای فرعی را متناسب با نیاز همان قسمت انتخاب کرد.

به همین دلیل ممکن است در یک پروژه، مسیر اصلی با سایز بزرگ‌تر و انشعاب هر رادیاتور با سایز کوچک‌تر اجرا شود.

این موضوع در سیستم‌های لوله کشی شوفاژ با لوله پنج لایه اهمیت زیادی دارد؛ زیرا انتخاب سایز لوله باید همراه با طراحی مسیر و نحوه توزیع مدار انجام شود.

جدول راهنمای سایز لوله رادیاتور بر اساس متراژ آپارتمان



نکته مهم برای متن زیر جدول:
این اعداد صرفاً یک راهنمای اولیه برای محاسبه سایز لوله رادیاتور هستند و نمی‌توان متراژ ساختمان را تنها معیار انتخاب قطر لوله قرار داد. برای تعیین سایز نهایی، باید ظرفیت حرارتی رادیاتورها، تعداد آنها، طول مسیر رفت و برگشت، تعداد انشعابات، نوع سیستم گرمایشی و توان پمپ نیز بررسی شود. همچنین سایز اسمی لوله سفید و لوله پنج‌لایه به دلیل تفاوت ساختار و ضخامت جداره، مستقیماً معادل یکدیگر نیستند.

آیا تعداد پره رادیاتور در انتخاب سایز لوله مؤثر است؟

تعداد پره‌ها به‌تنهایی معیار کافی برای انتخاب قطر لوله نیست، اما ظرفیت حرارتی رادیاتور یکی از اطلاعاتی است که در طراحی سیستم گرمایشی مورد توجه قرار می‌گیرد.

برای مثال، دو رادیاتور با تعداد پره متفاوت، الزاماً به یک میزان جریان آب گرم نیاز ندارند. بنابراین هنگام محاسبه سایز لوله رادیاتور باید ظرفیت گرمایشی و شرایط کل مدار بررسی شود.

چرا انتخاب سایز نامناسب مشکل ایجاد می‌کند؟

اگر سایز لوله متناسب با نیاز سیستم انتخاب نشود، ممکن است مشکلاتی مانند موارد زیر ایجاد شود:

• کاهش جریان آب گرم
• گرم نشدن مناسب رادیاتورهای انتهایی
• افزایش افت فشار
• توزیع نامناسب گرما
• افزایش فشار کاری پمپ
• ایجاد صدا در برخی قسمت‌های مدار
• کاهش راندمان سیستم گرمایشی

البته بروز این مشکلات همیشه فقط به سایز لوله مربوط نیست و عواملی مانند هواگرفتگی، تنظیم نبودن مدار، گرفتگی مسیر، عملکرد پمپ و وضعیت شیرهای رادیاتور نیز باید بررسی شوند.

در نتیجه، انتخاب لوله مناسب برای شوفاژ باید بر اساس طراحی واقعی سیستم انجام شود و بهتر است قبل از اجرای پروژه، مسیرها و ظرفیت گرمایشی مورد نیاز مشخص شوند.

لوله کشی شوفاژ با لوله سفید

لوله کشی شوفاژ با لوله سفید یکی از روش‌هایی است که در برخی ساختمان‌ها و پروژه‌های تأسیساتی مورد استفاده قرار گرفته است. لوله‌های پلیمری سفید به دلیل وزن کم و نحوه اتصال متفاوت، در بعضی پروژه‌ها کاربرد دارند؛ با این حال برای انتخاب آن‌ها در مدار گرمایش باید مشخصات فنی لوله، دمای کاری و شرایط سیستم در نظر گرفته شود.

استفاده از لوله سفید برای سیستم شوفاژ باید متناسب با نوع محصول و مشخصات اعلام‌شده توسط تولیدکننده انجام شود. صرفاً اینکه یک لوله برای آب سرد و گرم مصرفی مناسب باشد، به معنی مناسب بودن آن برای تمام شرایط مدار گرمایش نیست.

مزایای لوله سفید در لوله کشی شوفاژ

در صورت استفاده از محصول مناسب برای سیستم گرمایشی، برخی ویژگی‌های لوله‌های پلیمری می‌تواند اجرای کار را ساده‌تر کند:

• وزن نسبتاً کم
• مقاومت مناسب در برابر خوردگی
• عدم زنگ‌زدگی مانند لوله‌های فلزی
• امکان اجرای مسیرهای مختلف با اتصالات پلیمری
• هزینه و سرعت اجرای مناسب در برخی پروژه‌ها

با این حال، انتخاب لوله باید بر اساس دمای کار، فشار سیستم و مشخصات فنی محصول انجام شود.

لوله سفید بهتر است یا لوله پنج لایه؟

نمی‌توان یک گزینه را برای تمام پروژه‌ها به‌عنوان بهترین لوله معرفی کرد. لوله پنج لایه و لوله‌های پلیمری سفید از نظر ساختار، روش اتصال و ویژگی‌های فنی با یکدیگر تفاوت دارند.

لوله پنج‌لایه در بسیاری از پروژه‌های جدید برای مدار رادیاتورها استفاده می‌شود و به‌خصوص در سیستم‌های کلکتوری کاربرد زیادی دارد. در مقابل، در برخی ساختمان‌ها ممکن است از لوله سفید یا سایر روش‌های لوله‌کشی استفاده شده باشد.

بنابراین هنگام انتخاب لوله مناسب برای شوفاژ باید نوع سیستم گرمایشی، شرایط پروژه و مشخصات فنی محصول در کنار یکدیگر بررسی شوند.

لوله کشی شوفاژ با لوله سفید در ساختمان‌های قدیمی

در ساختمان‌های قدیمی ممکن است بخشی از مسیر لوله‌کشی با لوله‌های سفید اجرا شده باشد و در زمان تعمیرات یا بازسازی نیاز به اصلاح همان مسیر وجود داشته باشد. در این شرایط بهتر است ابتدا وضعیت لوله‌ها و اتصالات موجود بررسی شود و سپس درباره تعمیر، تعویض یا تغییر مسیر تصمیم‌گیری شود.

در پروژه‌های بازسازی نیز ممکن است بخشی از لوله‌کشی قدیمی حفظ و قسمت‌های آسیب‌دیده اصلاح شوند. انتخاب روش جدید باید با سیستم موجود و تجهیزات گرمایشی ساختمان هماهنگ باشد.

ارتفاع لوله رادیاتور از کف تمام شده

یکی از نکات مهم در اجرای لوله کشی رادیاتور شوفاژ، تعیین ارتفاع مناسب محل خروج لوله‌ها نسبت به کف نهایی ساختمان است. این ارتفاع باید پیش از اجرای کف‌سازی و نصب رادیاتورها مشخص شود تا پس از اتمام کار، رادیاتور در موقعیت مناسب قرار بگیرد و اتصال شیرها بدون فشار یا پیچش نامناسب انجام شود.

ارتفاع خروجی لوله رادیاتور یک عدد ثابت برای تمام ساختمان‌ها نیست و به عواملی مانند نوع رادیاتور، مدل شیرآلات، روش لوله‌کشی، ضخامت کف‌سازی و محل نصب رادیاتور بستگی دارد. به همین دلیل بهتر است محل خروجی‌ها بر اساس مشخصات رادیاتور و تجهیزات مورد استفاده تعیین شود.

نکات مهم در تعیین ارتفاع لوله رادیاتور

• ارتفاع باید نسبت به کف تمام‌شده در نظر گرفته شود، نه کف خام.
• محل خروجی رفت و برگشت باید با محل اتصال رادیاتور هماهنگ باشد.
• فاصله رادیاتور از کف و دیوار باید متناسب با مدل رادیاتور باشد.
• قبل از لوله‌کشی بهتر است مدل رادیاتور و شیرهای مورد استفاده مشخص شده باشد.
• در سیستم‌های توکار، محل دقیق لوله‌ها باید پیش از پوشاندن کف و دیوار کنترل شود.
• خروجی‌های لوله نباید تحت فشار یا کشش هنگام اتصال رادیاتور قرار بگیرند.

در پروژه‌های بازسازی، اگر رادیاتور قبلی تعویض شود، ممکن است محل اتصالات جدید با لوله‌کشی موجود مطابقت نداشته باشد. در چنین شرایطی می‌توان با اصلاح مسیر لوله کشی رادیاتور، محل خروجی‌ها را با رادیاتور جدید هماهنگ کرد.

فاصله لوله‌های رفت و برگشت رادیاتور

فاصله خروجی‌های رفت و برگشت نیز باید با نوع رادیاتور و شیرآلات مورد استفاده هماهنگ باشد. اندازه‌گیری دقیق پیش از اجرای لوله‌کشی، احتمال نیاز به تغییر مسیر یا استفاده از اتصالات اضافی را کاهش می‌دهد.

به همین دلیل در اجرای لوله کشی شوفاژ بهتر است ابتدا مشخصات رادیاتور، شیرها و مسیر لوله‌کشی تعیین شود و سپس محل خروجی‌ها اجرا شود.

اجرای لوله کشی رادیاتور شوفاژ

اجرای صحیح لوله کشی رادیاتور شوفاژ فقط به عبور لوله از پکیج یا موتورخانه تا رادیاتور محدود نمی‌شود؛ مسیر رفت و برگشت، محل انشعاب‌ها، سایز لوله، محل نصب رادیاتورها و نحوه اتصال تجهیزات باید از ابتدا به‌درستی مشخص شود.

در ساختمان‌های نوساز، بهتر است مسیر لوله‌ها پیش از اجرای کف‌سازی و دیوارپوش‌ها مشخص شود. در ساختمان‌های قدیمی نیز ممکن است برای جابه‌جایی رادیاتور، بازسازی واحد یا رفع نشتی، بخشی از مسیر موجود اصلاح شود.

مسیر رفت و برگشت رادیاتور

آب گرم از مسیر رفت به رادیاتور وارد می‌شود و پس از انتقال حرارت، از مسیر برگشت خارج شده و دوباره به مدار گرمایش بازمی‌گردد.

اجرای صحیح این دو مسیر اهمیت زیادی دارد؛ زیرا اشتباه در اتصال یا طراحی مسیر می‌تواند باعث کاهش گردش آب و گرم نشدن مناسب رادیاتورها شود.

لوله کشی رادیاتور در سیستم پکیج

در واحدهایی که گرمایش توسط پکیج دیواری تأمین می‌شود، مسیر لوله‌کشی باید بین پکیج و رادیاتورها به‌گونه‌ای اجرا شود که جریان آب گرم به شکل مناسبی در مدار گردش کند.

در این نوع پروژه‌ها معمولاً عواملی مانند تعداد رادیاتورها، فاصله آن‌ها از پکیج، طول مسیر و نوع سیستم لوله‌کشی در انتخاب سایز لوله اهمیت دارند.

لوله کشی رادیاتور در موتورخانه

در ساختمان‌های دارای موتورخانه مرکزی، مدار شوفاژ معمولاً گسترده‌تر است و ممکن است چندین واحد یا طبقه را پوشش دهد. بنابراین طراحی مسیر اصلی و انشعاب‌ها اهمیت بیشتری پیدا می‌کند.

در چنین پروژه‌هایی، علاوه بر لوله‌کشی داخل واحد، وضعیت رایزرها، پمپ سیرکولاسیون، مدار رفت و برگشت و تجهیزات موتورخانه نیز باید مورد توجه قرار گیرد.

اصلاح و تعمیر لوله کشی رادیاتور

گاهی مشکل سیستم گرمایش به خود رادیاتور مربوط نیست و ایراد در مسیر لوله‌کشی ایجاد شده است. نشتی، پوسیدگی، گرفتگی، تغییر محل رادیاتور یا اجرای نامناسب مسیر از جمله مواردی هستند که ممکن است نیاز به اصلاح داشته باشند.

در تعمیرات، ابتدا قسمت معیوب شناسایی می‌شود و در صورت امکان تنها همان بخش تعمیر یا تعویض خواهد شد. این روش می‌تواند از تخریب غیرضروری کف و دیوار جلوگیری کند.

نکات مهم اجرای لوله کشی رادیاتور

• مسیر رفت و برگشت از قبل مشخص شود.
• سایز لوله متناسب با مدار انتخاب شود.
• محل دقیق رادیاتورها پیش از اجرای لوله‌کشی مشخص باشد.
• ارتفاع خروجی‌ها بر اساس کف تمام‌شده تعیین شود.
• اتصالات به شکل اصولی اجرا شوند.
• مسیر لوله‌های توکار قبل از پوشاندن کف یا دیوار بررسی شود.
• از ایجاد خم‌های غیرضروری در مسیر جلوگیری شود.
• پس از اجرای کار، مدار از نظر نشتی و عملکرد بررسی شود.

در پروژه‌های بازسازی نیز بهتر است قبل از تخریب، مسیر لوله‌های موجود بررسی شود تا مشخص شود کدام قسمت‌ها نیاز به تعویض دارند و کدام بخش‌ها قابلیت استفاده مجدد دارند.

تعمیر و اصلاح لوله کشی شوفاژ

با گذشت زمان، لوله‌های سیستم گرمایش ممکن است دچار نشتی، پوسیدگی، گرفتگی یا آسیب در محل اتصالات شوند. در چنین شرایطی، تعمیر لوله کشی شوفاژ باید پس از مشخص شدن علت خرابی انجام شود؛ زیرا در بعضی موارد مشکل با تعمیر یک اتصال برطرف می‌شود و در برخی دیگر نیاز به تعویض بخشی از مسیر وجود دارد.

لوله رادیاتور و مسیر مناسب اجرای آن

انتخاب لوله رادیاتور باید متناسب با نوع سیستم گرمایشی و شرایط ساختمان انجام شود. در زمان اجرای لوله کشی، علاوه بر جنس و سایز لوله، طول مسیر رفت و برگشت، تعداد رادیاتورها و محل قرارگیری آنها نیز باید در نظر گرفته شود. مسیر لوله‌ها باید تا حد امکان اصولی و بدون پیچ‌وخم‌های غیرضروری اجرا شود تا گردش آب گرم با مشکل مواجه نشود.

در لوله کشی رادیاتور همچنین باید محل شیرهای رفت و برگشت، ارتفاع خروجی‌ها و فاصله رادیاتور از کف و دیوار از قبل مشخص شود. این موضوع به‌خصوص در لوله‌کشی توکار اهمیت بیشتری دارد، زیرا پس از اجرای کف‌سازی یا پوشاندن دیوار، اصلاح مسیر دشوارتر خواهد بود.

بررسی لوله کشی شوفاژ قبل از بازسازی

در ساختمان‌هایی که سیستم شوفاژ قدیمی دارند، پیش از بازسازی بهتر است وضعیت لوله‌های موجود بررسی شود. اگر لوله‌ها سالم باشند، ممکن است بتوان بخشی از مسیر را حفظ و فقط قسمت‌های موردنیاز را اصلاح کرد؛ اما در صورت وجود نشتی‌های متعدد، خوردگی یا افت عملکرد، تعویض بخش بیشتری از شبکه می‌تواند گزینه مناسب‌تری باشد.

همچنین در زمان تغییر محل رادیاتورها، بهتر است مسیر جدید به‌گونه‌ای طراحی شود که سایز لوله، مسیر رفت و برگشت و ظرفیت مدار با شرایط جدید هماهنگ باشد. این کار از اجرای مجدد و هزینه‌های اضافی جلوگیری می‌کند.

مشکلات رایج لوله کشی شوفاژ

• نشتی از لوله یا اتصالات
• ترکیدگی لوله
• پوسیدگی لوله‌های قدیمی
• کاهش جریان آب در مدار
• گرم نشدن مناسب بعضی رادیاتورها
• وجود هوا در مدار
• نشتی از محل اتصال رادیاتور
• آسیب دیدن مسیرهای توکار
• اجرای نامناسب مسیر رفت و برگشت
• نیاز به جابه‌جایی رادیاتور و تغییر مسیر لوله‌ها

تعمیر نشتی لوله شوفاژ

نشتی مدار گرمایش معمولاً با علائمی مانند خیس شدن کف یا دیوار، کاهش فشار سیستم یا کم شدن مداوم آب مدار مشخص می‌شود. البته محل مشاهده رطوبت الزاماً محل اصلی نشتی نیست و باید مسیر لوله‌کشی بررسی شود.

در لوله‌های روکار، دسترسی به محل نشتی معمولاً ساده‌تر است؛ اما در لوله کشی شوفاژ توکار ممکن است برای پیدا کردن محل خرابی نیاز به بررسی دقیق‌تر مسیر باشد.

تعویض لوله‌های فرسوده

اگر لوله‌های قدیمی در چند نقطه دچار خرابی شده باشند، تعمیرهای متعدد ممکن است راهکار مناسبی نباشد. در چنین شرایطی می‌توان وضعیت کل مسیر را بررسی کرد و در صورت نیاز، بخش‌های فرسوده را با لوله مناسب جایگزین کرد.

در زمان تعویض، انتخاب سایز مناسب اهمیت دارد و بهتر است قطر لوله جدید صرفاً بر اساس اندازه لوله قدیمی تعیین نشود.

جابه‌جایی رادیاتور و اصلاح مسیر لوله

در زمان بازسازی خانه یا تغییر دکوراسیون، ممکن است محل رادیاتور تغییر کند. در این حالت مسیر رفت و برگشت نیز باید متناسب با محل جدید اصلاح شود.

پیش از اجرای مسیر جدید باید محل رادیاتور، نوع شیرآلات، ارتفاع خروجی‌ها و مسیر حرکت لوله مشخص شود تا پس از نصب، اتصالات تحت فشار قرار نگیرند.

بررسی عملکرد مدار گرمایش

اگر یک یا چند رادیاتور به‌خوبی گرم نمی‌شوند، نباید بلافاصله لوله‌ها را تعویض کرد. ابتدا موارد مختلف مانند فشار سیستم، هواگرفتگی، شیرهای رادیاتور، گردش آب، پمپ و گرفتگی احتمالی مسیر باید بررسی شوند.

به این ترتیب می‌توان مشخص کرد که مشکل واقعاً مربوط به لوله کشی رادیاتور است یا از بخش دیگری از سیستم گرمایشی ناشی می‌شود.

هزینه لوله کشی شوفاژ

هزینه لوله کشی شوفاژ به شرایط پروژه و میزان کار موردنیاز بستگی دارد و نمی‌توان برای تمام ساختمان‌ها یک قیمت ثابت تعیین کرد. اجرای یک مسیر جدید در ساختمان نوساز با اصلاح چند متر لوله در یک واحد قدیمی، از نظر زمان اجرا، مصالح و نیروی کار تفاوت زیادی دارد.

عوامل مؤثر بر هزینه لوله کشی شوفاژ

مهم‌ترین مواردی که در تعیین هزینه نهایی تأثیر دارند عبارت‌اند از:

• متراژ مسیر لوله‌کشی
• تعداد رادیاتورها
• نوع لوله مورد استفاده
• سایز لوله‌ها
• روکار یا توکار بودن اجرا
• تعداد انشعاب‌ها و اتصالات
• میزان تخریب کف و دیوار
• نیاز به جمع‌آوری لوله‌های قدیمی
• جابه‌جایی رادیاتورها
• نوع سیستم گرمایشی؛ پکیج یا موتورخانه
• اجرای سیستم کلکتوری یا انشعابی
• نیاز به تعمیر یا تعویض شیرآلات رادیاتور
• شرایط دسترسی به محل اجرای لوله‌کشی

در پروژه‌هایی که نیاز به تخریب کف یا دیوار وجود دارد، هزینه اجرا معمولاً بیشتر از یک لوله کشی شوفاژ روکار خواهد بود. همچنین اگر ساختمان قدیمی باشد و لوله‌های موجود نیاز به جمع‌آوری و جایگزینی داشته باشند، باید هزینه مصالح و عملیات مربوط به آن نیز در نظر گرفته شود.

آیا قیمت لوله پنج لایه با لوله سفید متفاوت است؟

بله. قیمت تمام‌شده اجرای سیستم به نوع و سایز لوله، برند، اتصالات و روش اجرا وابسته است. بنابراین هنگام مقایسه هزینه‌ها بهتر است فقط قیمت خود لوله را ملاک قرار ندهیم و هزینه اتصالات، اجرای مسیر و سایر عملیات را نیز در نظر بگیریم.

هزینه تعمیر لوله کشی شوفاژ

تعمیر یک نشتی یا تعویض یک بخش کوتاه از مسیر، معمولاً با اجرای کامل سیستم تفاوت زیادی دارد. برای همین ابتدا باید محل خرابی و میزان آسیب مشخص شود.

اگر لوله‌کشی قدیمی در چندین قسمت دچار مشکل شده باشد، بهتر است وضعیت کلی مدار بررسی شود تا مشخص شود تعمیر موضعی مقرون‌به‌صرفه‌تر است یا بازسازی بخشی از سیستم.

سوالات متداول لوله کشی شوفاژ

بهترین لوله برای لوله کشی رادیاتور چیست؟

انتخاب لوله به نوع سیستم، روش اجرا و شرایط پروژه بستگی دارد. لوله پنج‌لایه یکی از گزینه‌های رایج در پروژه‌های جدید است، اما انتخاب نهایی باید بر اساس مشخصات فنی و شرایط واقعی ساختمان انجام شود.

برای رادیاتور چه سایز لوله‌ای استفاده می‌شود؟

سایز لوله به ظرفیت رادیاتورها، طول مسیر، تعداد انشعاب‌ها و نحوه طراحی مدار بستگی دارد. بنابراین نمی‌توان یک سایز ثابت را برای تمام پروژه‌ها مناسب دانست.

آیا لوله کشی شوفاژ با لوله سفید امکان‌پذیر است؟

در صورت استفاده از محصولی که از نظر مشخصات فنی برای شرایط مدار گرمایش مناسب باشد، امکان استفاده وجود دارد. دما و فشار کاری سیستم باید با مشخصات لوله مطابقت داشته باشد.

لوله کشی رادیاتور بهتر است روکار باشد یا توکار؟

هر دو روش کاربرد دارند. روکار دسترسی آسان‌تری برای تعمیرات دارد، در حالی که توکار ظاهر مرتب‌تری ایجاد می‌کند اما اجرای آن نیازمند برنامه‌ریزی دقیق‌تر و کنترل مسیر پیش از پوشاندن کف و دیوار است.

چرا بعضی رادیاتورها گرم و بعضی سرد هستند؟

علت می‌تواند هواگرفتگی، تنظیم نبودن جریان، مشکل پمپ، گرفتگی مسیر، شیر رادیاتور یا طراحی نامناسب مدار باشد. بنابراین پیش از تغییر لوله‌کشی باید علت دقیق بررسی شود.

آیا امکان تغییر محل رادیاتور وجود دارد؟

بله، در بسیاری از پروژه‌ها می‌توان با اصلاح مسیر رفت و برگشت، محل رادیاتور را تغییر داد. محل جدید باید از نظر دسترسی، فاصله‌ها و مسیر لوله‌کشی بررسی شود.

اجرای اصولی لوله کشی شوفاژ از انتخاب لوله و سایز مناسب شروع می‌شود و تا طراحی مسیر رفت و برگشت، اجرای صحیح اتصالات و آزمایش مدار ادامه دارد. در پروژه‌های جدید باید ظرفیت گرمایشی ساختمان و تعداد رادیاتورها از ابتدا در نظر گرفته شود و در ساختمان‌های قدیمی نیز قبل از تعویض کامل، وضعیت لوله‌های موجود بررسی شود.

اگر هدف، اجرای یک سیستم گرمایشی مطمئن باشد، صرفاً انتخاب لوله با قطر بیشتر یا استفاده از یک نوع لوله برای تمام ساختمان کافی نیست؛ طراحی صحیح مدار و اجرای اصولی اهمیت بیشتری دارد.
