سیم کشی کولر آبی شامل اتصال برق ورودی، کلید کولر، موتور، پمپ آب و در بعضی مدل‌ها خازن و جعبه تقسیم است. برای سیم کشی صحیح باید نقشه برق همان مدل کولر و مشخصات موتور بررسی شود؛ زیرا رنگ سیم‌ها و نحوه اتصال در تمام کولرها یکسان نیست.
در این راهنما، با اجزای مدار برق کولر آبی، نقشه کلید کولر آبی، رنگ بندی سیم‌ها، سیم کشی موتور و خازن، اتصال پمپ آب و ایرادهای رایج آشنا می‌شوید. توجه داشته باشید که رنگ سیم به‌تنهایی برای تشخیص عملکرد آن کافی نیست و اتصال دقیق باید براساس نقشه سازنده انجام شود.
آشنایی با مدار برق و سیم کشی کولر آبی
مدار الکتریکی کولر آبی معمولاً از چند بخش اصلی تشکیل می‌شود که هرکدام وظیفه مشخصی دارند:
- برق ورودی: برق مورد نیاز کلید و تجهیزات کولر را تامین می‌کند.
- کلید کولر آبی: روشن و خاموش شدن پمپ آب و موتور را کنترل می‌کند.
- موتور کولر: نیروی لازم برای چرخش پروانه و جابه‌جایی هوا را فراهم می‌کند.
- پمپ آب: آب را به سمت پوشال‌ها یا پدهای خنک‌کننده هدایت می‌کند.
- خازن: در موتورهایی که به آن نیاز دارند، در عملکرد الکتریکی موتور نقش دارد.
- سیم ارت: برای حفاظت در برابر برق‌گرفتگی، در صورت وجود سیستم ارت استاندارد، به بدنه فلزی متصل می‌شود.
در بعضی مدل‌ها، اتصالات داخل جعبه تقسیم قرار دارند و در مدل‌های دیگر از ترمینال یا محفظه اتصالات متفاوتی استفاده می‌شود. بنابراین پیش از بررسی سیم‌ها باید برق دستگاه قطع شود و از بی‌برق بودن مدار اطمینان حاصل کرد.
در صورت بروز ایراد در موتور، مانند روشن نشدن، صدای غیرعادی، داغ شدن بیش از حد یا کار نکردن یکی از دورها، ابتدا باید اتصالات برق، خازن و وضعیت خود موتور بررسی شود. اگر مشکل با بررسی اولیه برطرف نشود، تعمیر موتور کولر آبی باید توسط تعمیرکار متخصص انجام شود تا علت خرابی مشخص شده و از آسیب بیشتر به موتور و سایر قطعات جلوگیری شود.
نقشه سیم کشی کولر آبی به زبان ساده
برای درک نقشه برق کولر آبی باید مسیر برق را از ورودی تا مصرف‌کننده‌ها دنبال کرد. کلید کولر وظیفه کنترل عملکرد پمپ و موتور را دارد، اما نحوه اتصال دقیق به نوع کلید، موتور و طراحی دستگاه بستگی دارد.
در یک نقشه استاندارد سیم کشی کولر آبی، بهتر است بخش‌های زیر مشخص باشند:
- ورودی برق و محل اتصال ارت
- ترمینال‌های ورودی و خروجی کلید کولر
- مسیر سیم‌های مربوط به دورهای موتور
- مسیر برق پمپ آب
- محل خازن، در صورت وجود
- ترمینال‌ها و اتصالات داخل جعبه تقسیم
نقشه واقعی باید براساس مدل مشخص کولر تهیه شود. ارائه یک نقشه واحد برای تمام مدل‌ها قابل اعتماد نیست؛ زیرا آرایش ترمینال‌ها، نوع موتور و محل اتصال خازن می‌تواند متفاوت باشد.
اگر کولر آبی به‌خوبی خنک نمی‌کند، صدای غیرعادی دارد، آب را به‌درستی روی پوشال‌ها پخش نمی‌کند یا موتور آن روشن نمی‌شود، لازم است بخش‌های مختلف دستگاه از جمله موتور، پمپ آب، پروانه، تسمه و اتصالات برق بررسی شوند. در بسیاری از موارد، عیب‌یابی اصولی می‌تواند علت خرابی را مشخص کند و از تعویض بی‌دلیل قطعات جلوگیری کند. خدمات تعمیر کولر آبی شامل بررسی این قطعات و رفع ایرادهای رایج برای بازگشت کولر به عملکرد مناسب است.

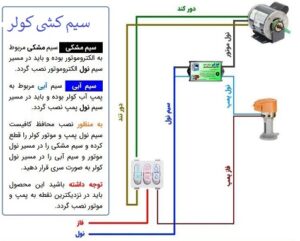

سیم کشی کولر آبی طبق رنگ بندی سیم‌ها
رنگ سیم‌ها به شناسایی اولیه مسیر برق کمک می‌کند، اما نباید فقط براساس رنگ، سیم‌ها را به یکدیگر متصل کرد. ممکن است سیم‌ها قبلاً تعویض شده باشند یا رنگ بندی سازنده با الگوی رایج تفاوت داشته باشد.
رنگ سیم‌های ورودی برق و اتصال ارت
در بسیاری از سیستم‌های برق، رنگ آبی برای نول و ترکیب سبز و زرد برای ارت در نظر گرفته می‌شود. رنگ قهوه‌ای، مشکی یا قرمز نیز ممکن است برای فاز یا هادی‌های دیگر به کار رفته باشد. با این حال، تشخیص نهایی باید براساس استاندارد مربوط، نقشه دستگاه و اندازه‌گیری ایمن انجام شود.
سیم ارت با سیم نول یکسان نیست و نباید به‌جای یکدیگر استفاده شوند. اتصال ارت باید مطابق طراحی دستگاه و الزامات ایمنی برق انجام شود.
رنگ سیم‌های موتور کولر آبی
موتور کولر ممکن است چند سیم برای تغذیه، انتخاب دور یا اتصال خازن داشته باشد. رنگ این سیم‌ها در تمام موتورهای کولر آبی یکسان نیست؛ بنابراین نمی‌توان یک رنگ مشخص را در همه مدل‌ها به دور تند، دور کند یا خازن نسبت داد.
برای شناسایی سیم‌های موتور باید موارد زیر بررسی شوند:
- نقشه چاپ‌شده روی موتور یا درپوش ترمینال
- اطلاعات پلاک موتور و مدل آن
- علامت‌های روی ترمینال‌ها
- اندازه‌گیری تخصصی توسط فرد آشنا با مدار موتور
تشخیص سیم دور تند و دور کند موتور
در موتورهای چنددور، کلید کولر امکان انتخاب سرعت گردش موتور را فراهم می‌کند. تشخیص سیم مربوط به هر دور باید از روی نقشه همان موتور انجام شود. اشتباه گرفتن سیم‌های دورها یا اتصال هم‌زمان مسیرهایی که نباید با هم فعال شوند، ممکن است به موتور یا کلید آسیب بزند.
اگر رنگ سیم‌ها با نقشه سازنده مطابقت ندارد، اتصال را براساس حدس انجام ندهید.
رنگ سیم‌های پمپ آب کولر آبی
پمپ آب معمولاً از طریق مدار کلید کولر کنترل می‌شود، اما محل و نوع اتصالات آن به طراحی دستگاه بستگی دارد. برای تشخیص سیم‌های پمپ باید مسیر کابل، ترمینال‌های مربوط و مشخصات پمپ بررسی شوند.
اگر موتور کار می‌کند اما آب روی پوشال‌ها جریان ندارد، ممکن است ایراد از پمپ، مسیر آب، گرفتگی یا اتصالات الکتریکی باشد. پیش از باز کردن محفظه یا بررسی سیم‌ها، برق کولر را قطع کنید.
در سیم کشی کولر آبی، پمپ آب یکی از بخش‌هایی است که باید اتصال الکتریکی آن مطابق نقشه مدار و کلید کولر انجام شود. هنگام نصب پمپ کولر آبی، علاوه بر نصب صحیح پمپ، باید سیم‌های برق و اتصالات آن نیز بررسی شوند تا پمپ هنگام انتخاب حالت مربوط روی کلید، به‌درستی روشن و خاموش شود. به دلیل مجاورت آب و برق، اتصالات باید عایق‌بندی و ایمن باشند و با نقشه همان مدل کولر مطابقت داشته باشند.

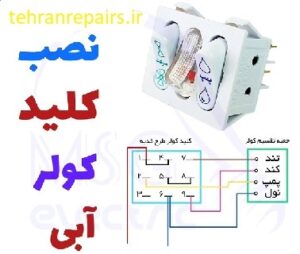

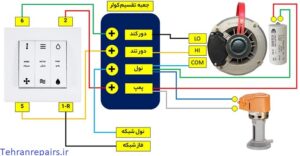

نقشه سیم کشی کلید کولر آبی
کلید کولر آبی معمولاً برای کنترل پمپ آب و حالت‌های کاری موتور استفاده می‌شود. در بسیاری از مدل‌ها، کلید دارای چند بخش کنترلی است؛ اما تعداد ترمینال‌ها و چیدمان آن‌ها با توجه به مدل کلید تفاوت دارد.
سیم‌های ورودی و خروجی کلید کولر
هنگام بررسی نقشه کلید کولر آبی باید ورودی برق، خروجی‌های کنترل پمپ و موتور و محل اتصال سیم ارت از یکدیگر تشخیص داده شوند. شماره‌گذاری یا علامت ترمینال‌ها در مدل‌های مختلف ممکن است متفاوت باشد.
برای سیم کشی صحیح، ابتدا مدل کلید و نقشه روی بدنه یا بسته‌بندی آن را بررسی کنید. ورودی و خروجی‌ها را صرفاً براساس محل قرارگیری ترمینال حدس نزنید. اگر علامت‌ها یا نقشه مشخص نیستند، از برق‌کار متخصص کمک بگیرید.
تفاوت کلید کولر آبی قدیمی و جدید
کلیدهای کولر از نظر طراحی بدنه، تعداد ترمینال‌ها و روش اتصال می‌توانند متفاوت باشند. به همین دلیل، نقشه یک کلید قدیمی لزوماً برای کلید جدید مناسب نیست؛ حتی اگر ظاهر یا تعداد کلیدهای آن‌ها مشابه باشد.
هنگام تعویض کلید، باید نقشه مدل جدید با مدار موجود تطبیق داده شود. جابه‌جایی سیم‌ها فقط براساس موقعیت آن‌ها در کلید قبلی، روش مطمئنی نیست.
معنی حروف L و N در نقشه برق کولر
در بسیاری از تجهیزات برقی، حرف L نشان‌دهنده فاز و حرف N نشان‌دهنده نول است. با این حال، این علامت‌ها به‌تنهایی عملکرد تمام ترمینال‌های دیگر را مشخص نمی‌کنند.
برای تشخیص عملکرد هر ترمینال باید راهنمای همان قطعه بررسی شود. سیم ارت نیز معمولاً با علامت مخصوص خود مشخص می‌شود و نباید با نول اشتباه گرفته شود.
سیم کشی موتور کولر آبی و تشخیص سیم‌ها
موتور یکی از مهم‌ترین بخش‌های مدار کولر آبی است. این قطعه بسته به طراحی خود ممکن است برای سرعت‌های مختلف و خازن، اتصالات جداگانه داشته باشد.
برای بررسی مدار موتور، ابتدا پلاک مشخصات و نقشه سازنده را پیدا کنید. سپس باید مشخص شود که موتور از چه نوعی است، چند حالت کاری دارد و خازن در طراحی آن چه نقشی ایفا می‌کند.
اگر کولر فقط در یکی از دورها کار می‌کند، صدای غیرعادی دارد یا پس از روشن شدن به‌سرعت داغ می‌شود، احتمال وجود ایراد در موتور، خازن، کلید یا اتصالات مطرح است. تشخیص قطعی نیازمند بررسی تخصصی است و نباید با جابه‌جایی آزمایشی سیم‌ها انجام شود.
نقشه سیم کشی خازن کولر آبی
خازن در برخی موتورهای کولر آبی بخشی از مدار راه‌اندازی یا کارکرد موتور است. نوع خازن و روش اتصال آن باید با مشخصات موتور مطابقت داشته باشد.
خازن کولر آبی چه وظیفه‌ای دارد؟
خازن در موتورهایی که برای استفاده از آن طراحی شده‌اند، به ایجاد شرایط الکتریکی لازم برای عملکرد موتور کمک می‌کند. خرابی یا نامتناسب بودن خازن ممکن است با علائمی مانند وزوز موتور، روشن نشدن صحیح، کاهش عملکرد یا داغ شدن همراه باشد؛ البته این علائم می‌توانند دلایل دیگری هم داشته باشند.
خازن به کدام ترمینال‌ها وصل می‌شود؟
محل اتصال خازن به نوع موتور و نقشه آن وابسته است. از آنجا که آرایش سیم‌ها و ترمینال‌ها در مدل‌های مختلف یکسان نیست، تعیین سیم‌های خازن بدون دانستن مدل موتور قابل اعتماد نیست.
برای تهیه نقشه دقیق باید تصویر واضح نقشه روی موتور یا درپوش ترمینال و مشخصات مدل موتور در اختیار باشد. خازن ممکن است پس از قطع برق نیز بار الکتریکی ذخیره کرده باشد؛ تخلیه و آزمایش آن باید با روش ایمن و ابزار مناسب انجام شود.
نشانه‌های اتصال اشتباه خازن
اتصال نامناسب یا انتخاب خازن ناسازگار ممکن است باعث اختلال در کارکرد موتور، داغ شدن یا آسیب به قطعات شود. اگر پس از تعمیر یا تعویض خازن، عملکرد کولر تغییر کرده است، برق دستگاه را قطع کنید و مدار را مطابق نقشه سازنده بررسی کنید.
اگر کولر آبی صدای غیرعادی دارد، هنگام کار لرزش زیادی ایجاد می‌کند یا جریان هوای آن کاهش یافته است، ممکن است پروانه دچار شکستگی، تاب‌برداشتگی یا تجمع رسوبات شده باشد. در چنین شرایطی، تعویض پروانه کولر آبی پس از بررسی وضعیت پروانه، محور موتور و یاتاقان‌ها می‌تواند به رفع مشکل کمک کند. هنگام تعویض باید تراز بودن پروانه و محکم بودن اتصالات نیز بررسی شود تا کولر بدون لرزش و صدای اضافی کار کند.
سیم کشی کولر آبی کوچک با خازن
در کولرهای کوچک نیز باید برق ورودی، کلید، موتور و پمپ آب براساس طراحی همان دستگاه بررسی شوند. کوچک بودن کولر به معنای یکسان بودن نقشه سیم کشی آن با کولرهای بزرگ نیست.
در بعضی مدل‌ها، خازن یا اتصالات موتور داخل محفظه‌ای مشخص قرار دارند و در برخی دیگر، ساختار ترمینال‌ها متفاوت است. پیش از هرگونه تغییر سیم کشی، مدل دستگاه و نقشه سازنده را بررسی کنید.
برای تهیه نقشه سیم کشی کولر آبی کوچک با خازن، تصویر باید از یک مدل واقعی تهیه شود و ترمینال‌های موتور و خازن را مطابق نقشه همان مدل نشان دهد. ترسیم یک نقشه فرضی برای تمام کولرهای کوچک قابل اطمینان نیست.
سیم کشی کولر آبی کوچک بدون جعبه تقسیم
در بعضی کولرهای کوچک، جعبه تقسیم جداگانه وجود ندارد و اتصالات در محفظه یا ترمینال مخصوص دستگاه قرار گرفته‌اند. نبود جعبه تقسیم به معنی حذف نیاز به اتصالات استاندارد و حفاظت الکتریکی نیست.
برای بررسی این مدل‌ها باید محل واقعی ترمینال‌ها و مسیر کابل‌ها شناسایی شود، از سالم بودن عایق سیم‌ها اطمینان حاصل شود و سیم‌ها بیرون از محفظه محافظ رها نشوند. اگر نقشه سازنده در دسترس نیست یا اتصالات قبلی تغییر کرده‌اند، بهتر است سیم کشی به برق‌کار متخصص سپرده شود.
سیم کشی جعبه تقسیم کولر آبی
جعبه تقسیم محل سامان‌دهی و محافظت از اتصالات الکتریکی در برخی مدل‌های کولر است. سیم‌ها باید در ترمینال مناسب و با اتصال مطمئن قرار بگیرند و درپوش جعبه نیز پس از پایان کار به‌درستی بسته شود.
شل بودن اتصال، عایق آسیب‌دیده، رطوبت یا تماس سیم با بدنه فلزی می‌تواند خطر برق‌گرفتگی یا خرابی دستگاه را افزایش دهد. پیچاندن سیم‌ها به یکدیگر و رها کردن اتصال بدون ترمینال و محافظ مناسب، روش استانداردی نیست.
چرا کولر آبی پس از سیم کشی روشن نمی‌شود؟
روشن نشدن کولر پس از سیم کشی می‌تواند به دلایل مختلفی رخ دهد. بررسی باید مرحله‌به‌مرحله و با رعایت ایمنی انجام شود.
| نشانه | علت‌های احتمالی |
|---|---|
| هیچ بخشی روشن نمی‌شود | قطع بودن برق ورودی، ایراد کلید یا اتصال معیوب |
| پمپ کار می‌کند اما موتور نمی‌چرخد | ایراد موتور، خازن در مدل‌های مربوط یا مدار کنترل |
| موتور کار می‌کند اما آب جریان ندارد | ایراد پمپ، مسیر آب یا مدار مربوط به پمپ |
| موتور صدای وزوز دارد | احتمال ایراد موتور، خازن یا اتصالات |
| کلید یا سیم‌ها داغ می‌شوند | احتمال اتصال نامناسب، بار غیرمجاز یا خرابی قطعه |
این جدول برای راهنمایی اولیه است و تشخیص قطعی محسوب نمی‌شود. در صورت بوی سوختگی، جرقه، داغ شدن سیم‌ها یا پریدن مکرر فیوز، برق کولر را از محل امن قطع کنید و تا بررسی تخصصی دوباره آن را روشن نکنید.
اشتباهات رایج در سیم کشی کولر آبی
برخی اشتباهات می‌توانند باعث خرابی قطعات یا ایجاد خطر برق‌گرفتگی شوند:
- اتصال سیم‌ها فقط براساس رنگ، بدون بررسی نقشه
- استفاده از نقشه یک مدل برای موتور یا کلید متفاوت
- اشتباه گرفتن سیم ارت و نول
- اتصال خازن ناسازگار با مشخصات موتور
- باقی گذاشتن اتصال‌های بدون محافظ
- انجام تعمیرات در حالی که برق دستگاه قطع نشده است
- نادیده گرفتن رطوبت، سیم آسیب‌دیده یا ترمینال شل
نکات ایمنی در سیم کشی کولر آبی
برق کولر آبی به دلیل مجاورت با آب و بدنه فلزی، خطر برق‌گرفتگی دارد. پیش از باز کردن محفظه یا بررسی سیم‌ها، برق مدار را از منبع مناسب قطع کنید و مطمئن شوید دستگاه برق‌دار نیست. خاموش کردن کلید روی دیوار به‌تنهایی همیشه به معنی بی‌برق شدن تمام بخش‌های داخلی نیست.
از سیم و ترمینال متناسب با جریان مدار استفاده کنید، اتصال ارت استاندارد را حفظ کنید و تجهیزات حفاظتی را حذف نکنید. بررسی خازن، موتور و ترمینال‌های برق‌دار باید توسط فرد دارای دانش و ابزار مناسب انجام شود.
سوالات متداول درباره سیم کشی کولر آبی
سیم کشی کولر آبی طبق رنگ بندی چگونه انجام می‌شود؟
ابتدا نقشه سازنده و علامت‌های ترمینال‌ها را بررسی کنید. رنگ سیم‌ها فقط یک راهنمای اولیه است و برای تعیین عملکرد هر سیم باید با نقشه و روش اندازه‌گیری مناسب تطبیق داده شود.
نقشه کلید کولر آبی را از کجا پیدا کنیم؟
نقشه معتبر باید مربوط به مدل دقیق کلید باشد. راهنمای همراه کلید، علامت‌های ترمینال و مستندات سازنده منابع مناسب‌تری از نقشه‌های عمومی و بدون مشخصات هستند.
نقشه سیم کشی خازن کولر آبی در همه مدل‌ها یکسان است؟
خیر. نوع موتور، مشخصات خازن و آرایش ترمینال‌ها ممکن است متفاوت باشد؛ بنابراین اتصال باید مطابق نقشه همان موتور انجام شود.
سیم کشی کولر آبی کوچک بدون جعبه تقسیم چه تفاوتی دارد؟
در این مدل‌ها، اتصالات ممکن است داخل محفظه یا ترمینال اختصاصی دستگاه قرار داشته باشند. نبود جعبه تقسیم، نیاز به محافظت از اتصالات و رعایت استانداردهای برق را از بین نمی‌برد.
چرا نمی‌توان فقط با رنگ سیم‌ها سیم کشی را انجام داد؟
ممکن است سیم‌ها قبلاً تعویض شده باشند یا رنگ‌بندی سازنده با الگوهای رایج تفاوت داشته باشد. تشخیص باید براساس نقشه و مشخصات قطعات انجام شود.
چرا کولر آبی پس از تعویض کلید روشن نمی‌شود؟
ممکن است کلید جدید با مدار دستگاه سازگار نباشد، سیمی در ترمینال نامناسب قرار گرفته باشد یا ایراد دیگری در برق ورودی، موتور یا پمپ وجود داشته باشد. برق دستگاه را قطع کنید و اتصالات را براساس نقشه همان کلید و کولر بررسی کنید.
جمع‌بندی
سیم کشی کولر آبی طبق رنگ بندی زمانی صحیح است که علاوه بر رنگ سیم‌ها، نقشه سازنده، نوع موتور، مشخصات خازن و ترمینال‌های کلید نیز بررسی شوند. برای سیم کشی کولرهای کوچک، مدل‌های بدون جعبه تقسیم و مدارهای دارای خازن نیز باید از نقشه اختصاصی همان دستگاه استفاده کرد.
اگر هدف تهیه یک نقشه آموزشی دقیق است، بهتر است تصویر واقعی کلید، پلاک موتور و نقشه اتصالات همان مدل مبنا قرار بگیرد. این کار هم دقت محتوای آموزشی را بیشتر می‌کند و هم احتمال اشتباه در تشخیص مسیر سیم‌ها را کاهش می‌دهد.
