لوله کشی کلکتوری | آموزش، نقشه و نحوه اجرای لوله کشی کلکتور
اجرای لوله کشی کلکتوری؛ آموزش نصب جعبه کلکتور، نقشه و نحوه اجرا
لوله کشی کلکتوری یکی از روش‌های منظم برای اجرای لوله کشی آب سرد و گرم ساختمان است که در آن به‌جای ایجاد انشعاب‌های متعدد در مسیر لوله، آب از یک کلکتور به مسیرهای مستقل مختلف تقسیم می‌شود. در این روش، هر مصرف‌کننده یا گروه مشخصی از مصرف‌کننده‌ها می‌تواند مسیر لوله‌کشی جداگانه‌ای داشته باشد.
اجرای صحیح این سیستم فقط به نصب کلکتور محدود نمی‌شود. محل قرارگیری جعبه کلکتور، تعداد خروجی‌ها، مسیر لوله‌ها، نوع لوله، نحوه اتصال، عایق‌کاری و تست نهایی همگی در عملکرد سیستم تأثیر دارند.
در این مقاله، اجرای لوله کشی کلکتوری را از مرحله انتخاب محل جعبه تا نصب کلکتورها، لوله‌کشی، اتصال به پکیج و تست نهایی بررسی می‌کنیم.
تلفن تماس: 09129352189 |09129242783 فوری و شبانه روزی
لوله کشی کلکتوری چیست؟
در سیستم کلکتوری، یک مسیر اصلی آب وارد کلکتور می‌شود و از طریق خروجی‌های مختلف به مصرف‌کننده‌ها یا مدارهای مورد نظر می‌رسد.
برای مثال، در یک واحد مسکونی ممکن است خروجی‌های کلکتور برای موارد زیر در نظر گرفته شوند:
- روشویی
- دوش حمام
- فلاش تانک
- سینک آشپزخانه
- ماشین لباسشویی
- ماشین ظرفشویی
- شیر حیاط یا تراس
- سایر نقاط مصرف
در سیستم آب سرد و گرم، معمولاً کلکتورهای مربوط به آب سرد و آب گرم به‌صورت جداگانه در جعبه قرار می‌گیرند. در نتیجه مسیر هر مصرف‌کننده از محل کلکتور مشخص است و در صورت نیاز می‌توان جریان همان مسیر را کنترل یا قطع کرد.
در روش کلکتوری، مسیر لوله هر مصرف‌کننده تا حد امکان به‌صورت مستقل از کلکتور اجرا می‌شود. همین ویژگی باعث می‌شود سیستم از نظر دسترسی برای تعمیر و کنترل مسیرها منظم‌تر باشد.
تفاوت لوله کشی کلکتوری با لوله کشی انشعابی
در روش انشعابی، یک لوله اصلی در ساختمان حرکت می‌کند و در نقاط مختلف از آن انشعاب گرفته می‌شود. بنابراین تعداد اتصالات و نقاط انشعاب در مسیر افزایش پیدا می‌کند.
اما در لوله کشی کلکتوری، آب ابتدا به محل کلکتور می‌رسد و سپس مسیرهای جداگانه از کلکتور به سمت مصرف‌کننده‌ها اجرا می‌شوند.
به زبان ساده:
روش انشعابی:
لوله اصلی ← انشعاب ← مصرف‌کننده ← انشعاب بعدی ← مصرف‌کننده
روش کلکتوری:
لوله اصلی ← کلکتور ← مسیر مستقل ← مصرف‌کننده
این تفاوت در زمان تعمیرات اهمیت زیادی دارد؛ زیرا در سیستم کلکتوری می‌توان مسیر مشخصی را کنترل کرد، بدون اینکه الزاماً آب کل واحد قطع شود.
اجزای لوله کشی کلکتوری
یک سیستم کلکتوری بسته به نوع کاربرد می‌تواند اجزای مختلفی داشته باشد، اما بخش‌های اصلی آن معمولاً شامل موارد زیر است:
۱. جعبه کلکتور
جعبه‌ای است که کلکتورها، شیرها و بخشی از اتصالات داخل آن قرار می‌گیرند. این جعبه باید در محلی نصب شود که امکان دسترسی برای سرویس و تعمیر وجود داشته باشد.

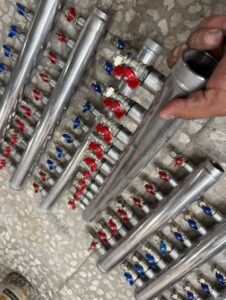

۲. کلکتور
کلکتور وظیفه تقسیم جریان آب بین خروجی‌های مختلف را بر عهده دارد.
تعداد خروجی‌های کلکتور باید متناسب با تعداد مسیرهایی باشد که در نقشه ساختمان پیش‌بینی شده است.
۳. شیرهای قطع و کنترل
برای هر مسیر می‌توان شیر مربوط به همان خروجی را در نظر گرفت تا در زمان تعمیرات بتوان جریان آن مسیر را کنترل کرد.
۴. لوله‌های انشعابی
این لوله‌ها از خروجی‌های کلکتور به سمت مصرف‌کننده‌ها حرکت می‌کنند. در بسیاری از پروژه‌های جدید از لوله‌های پنج‌لایه برای این مسیرها استفاده می‌شود.
۵. اتصالات
اتصالات باید متناسب با نوع لوله انتخاب شوند و اتصال آنها با ابزار مناسب انجام شود.
۶. عایق
در مسیرهای آب گرم و بعضی مسیرهای خاص، عایق‌کاری مناسب می‌تواند به کاهش اتلاف حرارت و محافظت از لوله کمک کند.
مراحل اجرای لوله کشی کلکتوری
اجرای صحیح سیستم بهتر است قبل از شروع لوله‌کشی با یک نقشه مشخص انجام شود. مراحل کلی کار عبارت‌اند از:
- بررسی نقشه تأسیسات
- تعیین محل جعبه کلکتور
- انتخاب تعداد و نوع کلکتورها
- نصب و تراز کردن جعبه
- نصب کلکتورها و شیرها
- مشخص کردن مسیر هر لوله
- اجرای لوله‌ها از کلکتور تا مصرف‌کننده
- اتصال لوله‌ها
- عایق‌کاری مسیرهای مورد نیاز
- تست اولیه
- تست فشار و نشتی
- تکمیل پوشش نهایی و تحویل سیستم
هر کدام از این مراحل اهمیت خاص خود را دارد.
نصب جعبه کلکتور
یکی از مهم‌ترین مراحل اجرای لوله کشی کلکتوری، نصب جعبه کلکتور است.
اگر جعبه در محل نامناسب قرار بگیرد، مسیر لوله‌ها طولانی و نامنظم می‌شود و در آینده دسترسی به شیرها و اتصالات نیز دشوار خواهد شد.
بنابراین قبل از نصب باید مسیر مصرف‌کننده‌ها و محل ورود لوله اصلی مشخص شود.
جعبه کلکتور را کجا نصب کنیم؟
محل مناسب برای نصب جعبه کلکتور باید چند ویژگی داشته باشد:
- دسترسی به آن برای تعمیرکار آسان باشد.
- در معرض رطوبت دائمی نباشد.
- محل نصب از استحکام کافی برخوردار باشد.
- مسیر ورود و خروج لوله‌ها مناسب باشد.
- فضای کافی برای باز و بسته کردن شیرها وجود داشته باشد.
- در صورت امکان نزدیک به مرکز مسیرهای مصرف‌کننده قرار بگیرد.
- محل نصب به گونه‌ای نباشد که بعداً با کابینت، تجهیزات یا اجزای دیگر ساختمان مسدود شود.
در برخی منابع اجرایی نیز روی قابل دسترس بودن، تراز بودن و دور بودن جعبه از محیط‌های نامناسب تأکید شده است.
ارتفاع نصب جعبه کلکتور
ارتفاع جعبه باید با توجه به نوع جعبه، ضخامت کف و مسیر لوله‌ها تعیین شود و مهم‌تر از یک عدد ثابت، قابل دسترس بودن کلکتورها و امکان اجرای مناسب لوله‌ها است.
در برخی روش‌های اجرایی، پایین جعبه حدود ۱۵ تا ۲۰ سانتی‌متر بالاتر از کف در نظر گرفته می‌شود، اما این عدد را نباید بدون توجه به نقشه، نوع کف‌سازی و شرایط پروژه به‌عنوان یک اندازه ثابت برای همه ساختمان‌ها در نظر گرفت.
تراز کردن جعبه کلکتور
جعبه کلکتور باید قبل از تثبیت نهایی تراز شود.
اگر جعبه کج نصب شود، نصب کلکتورها و تنظیم لوله‌ها دشوارتر خواهد شد و ظاهر نهایی کار نیز مناسب نخواهد بود.
پس از تعیین ارتفاع و محل دقیق، جعبه در محل خود ثابت می‌شود و سپس کلکتورها داخل آن نصب می‌شوند.

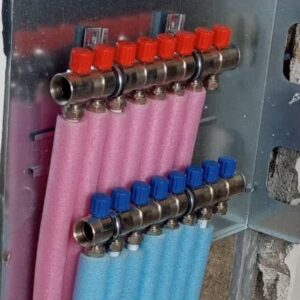

نصب کلکتور داخل جعبه
پس از نصب جعبه، نوبت به نصب کلکتورها می‌رسد.
در سیستم آب مصرفی معمولاً مسیر آب سرد و گرم از هم جدا هستند و هر کدام کلکتور مربوط به خود را دارند.
قبل از نصب باید تعداد خروجی‌ها مشخص باشد.
برای مثال اگر مسیرهای آب سرد به شش مصرف‌کننده و مسیرهای آب گرم به چهار مصرف‌کننده اختصاص پیدا کند، باید تعداد خروجی‌های مورد نیاز در طراحی مشخص شده باشد.
البته تعداد خروجی‌ها در هر پروژه متفاوت است و نباید صرفاً بر اساس تعداد معمولی انتخاب شود.
جهت نصب کلکتور
در زمان نصب باید جهت ورود آب و خروجی‌های کلکتور مشخص باشد و فضای کافی برای اتصال لوله‌ها و کار کردن با شیرها باقی بماند.
همچنین بهتر است قبل از بستن نهایی، شماره یا نام هر مسیر مشخص شود.
برای مثال:
- حمام
- روشویی
- آشپزخانه
- لباسشویی
- ظرفشویی
این کار در تعمیرات آینده بسیار مفید است.
نقشه لوله کشی کلکتوری
نقشه لوله کشی کلکتوری مشخص می‌کند هر خروجی کلکتور به کدام مصرف‌کننده متصل می‌شود.
یک نقشه ساده می‌تواند به شکل زیر باشد:
لوله اصلی آب سرد
│
▼
┌──────────┐
│ کلکتور │
│ آب سرد │
└──────────┘
│ │ │ │ │
│ │ │ │ └──► لباسشویی
│ │ │ └────► آشپزخانه
│ │ └──────► فلاش تانک
│ └────────► روشویی
└──────────► حمام
برای آب گرم نیز مسیر مشابهی از منبع تولید آب گرم به کلکتور آب گرم اجرا می‌شود.
نکته مهم در طراحی این است که مسیرها قبل از اجرا مشخص باشند و نصاب بداند هر خروجی به کدام نقطه می‌رود.
نقشه لوله کشی کلکتور پکیج
یکی از عبارت‌های مهم در جستجوهای مربوط به این موضوع، نقشه لوله کشی کلکتور پکیج است.
در این سیستم باید بین لوله کشی آب مصرفی و مدار گرمایش تفاوت قائل شد.
پکیج معمولاً آب سرد ورودی را دریافت می‌کند و برای آب گرم مصرفی، آب را گرم می‌کند. در بخش گرمایش نیز مدار رفت و برگشت برای رادیاتورها یا سایر سیستم‌های گرمایشی وجود دارد.
اگر سیستم ساختمان به روش کلکتوری طراحی شده باشد، مسیرهای مورد نیاز می‌توانند از محل مناسب به کلکتور منتقل شوند.
یک نمونه ساده از ساختار کلی:
پکیج
│
┌───────┴────────┐
│ │
آب مصرفی مدار گرمایش
│ │
▼ ▼
کلکتور آب کلکتور گرمایش
سرد و گرم │
│ │ │ │ │ │ │
▼ ▼ ▼ ▼ ▼ ▼ ▼
مصرف‌کننده‌ها رادیاتورها
نقشه واقعی باید بر اساس نوع سیستم، تعداد مدارها و تجهیزات پروژه طراحی شود.
لوله کشی پنج لایه به روش کلکتوری
یکی از رایج‌ترین روش‌های اجرای سیستم‌های کلکتوری، استفاده از لوله پنج لایه است.
لوله‌های پنج‌لایه در سیستم‌های آب سرد و گرم، گرمایش و برخی کاربردهای تأسیساتی مورد استفاده قرار می‌گیرند. مشخصات فنی لوله باید با فشار، دما و کاربرد سیستم سازگار باشد؛ برای نمونه برخی محصولات پنج‌لایه برای کارکرد مداوم در دمای مشخص و فشار مشخص طراحی می‌شوند.
مزیت مهم لوله‌کشی کلکتوری با لوله پنج‌لایه این است که می‌توان مسیر هر مصرف‌کننده را به شکل نسبتاً مستقیم از کلکتور تا نقطه مصرف اجرا کرد.
در اجرای مسیرهای پنج‌لایه، کیفیت برش، آماده‌سازی لوله و پرس اتصالات اهمیت زیادی دارد.
اجرای لوله از جعبه کلکتور تا مصرف‌کننده
بعد از نصب کلکتور، لوله‌های خروجی باید طبق نقشه به سمت محل مصرف‌کننده هدایت شوند.
در یک سیستم اصولی، مسیر هر خروجی باید از ابتدا مشخص باشد.
مثلاً خروجی شماره یک کلکتور آب سرد برای روشویی، خروجی شماره دو برای فلاش تانک و خروجی دیگر برای آشپزخانه در نظر گرفته شود.
لوله‌ها باید طوری اجرا شوند که:
- خم‌های غیرضروری ایجاد نشود.
- به لوله فشار مکانیکی وارد نشود.
- مسیرها با تجهیزات دیگر تداخل نداشته باشند.
- محل اتصالات در نقاط نامناسب و غیرقابل دسترس قرار نگیرد.
- برای تعمیرات احتمالی دسترسی لازم وجود داشته باشد.
در روش کلکتوری، یکی از اهداف مهم این است که هر مسیر از کلکتور تا نقطه مصرف تا حد امکان مستقل اجرا شود.
آیا در لوله کشی کلکتوری نباید در مسیر انشعاب گرفت؟
اصل مهم سیستم کلکتوری این است که مسیر هر مصرف‌کننده از کلکتور به‌صورت مستقل اجرا شود.
بنابراین ایجاد انشعاب‌های متعدد در مسیر لوله، فلسفه اصلی سیستم کلکتوری را تغییر می‌دهد.
اگر در وسط مسیر چند مصرف‌کننده از یک لوله مشترک تغذیه شوند، دیگر مزیت مسیرهای کاملاً مستقل را نخواهیم داشت.
به همین دلیل پیش از اجرای کار باید مشخص شود که هر خروجی کلکتور متعلق به کدام نقطه است.
لوله کشی کلکتوری آب سرد و گرم
در سیستم آب مصرفی، آب سرد و گرم مسیرهای جداگانه دارند.
آب سرد از مسیر ورودی خود به کلکتور آب سرد می‌رسد و از آنجا بین مصرف‌کننده‌های مختلف تقسیم می‌شود.
آب گرم نیز پس از گرم شدن توسط پکیج یا سیستم تولید آب گرم، به مسیر مربوطه وارد شده و از کلکتور آب گرم به مصرف‌کننده‌ها می‌رود.
برای مثال در حمام ممکن است هم آب سرد و هم آب گرم مورد نیاز باشد؛ بنابراین دو مسیر مستقل برای تأمین این دو جریان اجرا می‌شود.
این ساختار باعث می‌شود مسیرهای آب ساختمان مرتب‌تر و کنترل هر خط ساده‌تر باشد.
لوله کشی کلکتوری پکیج
در لوله کشی کلکتوری پکیج باید مسیرهای آب مصرفی و مدار گرمایش بر اساس نقشه مشخص شوند.
در برخی پروژه‌ها لوله‌های اصلی از محل پکیج تا جعبه کلکتور هدایت می‌شوند و سپس از جعبه، مسیرهای مورد نیاز به سمت نقاط مختلف ساختمان ادامه پیدا می‌کنند. نمونه‌های اجرایی منتشرشده نیز شامل ورود لوله‌های رفت و برگشت و آب مصرفی به جعبه کلکتور، اتصال آنها به کلکتور و سپس اجرای مسیرها هستند.
اگر سیستم دارای رادیاتور باشد، مسیر رفت و برگشت گرمایش باید مطابق طراحی سیستم اجرا شود.
اگر سیستم گرمایش از کف باشد، طراحی مدارها، تعداد حلقه‌ها و کلکتور مربوط به گرمایش از کف اهمیت بیشتری پیدا می‌کند و نباید با کلکتور آب مصرفی یکسان فرض شود.
اجرای لوله کشی کلکتوری برای رادیاتورها
در سیستم‌های گرمایشی کلکتوری، می‌توان برای هر رادیاتور یک مسیر رفت و برگشت مستقل از کلکتور در نظر گرفت.
در این حالت مسیر رفت از کلکتور به رادیاتور و مسیر برگشت از رادیاتور به کلکتور بازمی‌گردد.
یکی از مزیت‌های این ساختار این است که مسیرهای گرمایشی مشخص‌تر هستند و امکان کنترل و بررسی هر مدار ساده‌تر می‌شود.
اما تعداد مدارها، سایز لوله و نحوه طراحی کلکتور باید بر اساس محاسبات و مشخصات سیستم تعیین شود.
لوله کشی کلکتوری گرمایش از کف
در گرمایش از کف، کلکتور نقش بسیار مهمی در توزیع آب گرم بین مدارهای مختلف دارد.
هر حلقه گرمایش از کف از کلکتور رفت تغذیه شده و آب پس از گردش در مدار مربوطه به کلکتور برگشت بازمی‌گردد.
در این سیستم، مواردی مانند طول مدارها، تعداد حلقه‌ها، بالانس جریان، محل نصب کلکتور و عایق‌کاری اهمیت دارند.
کلکتور گرمایش از کف با کلکتور آب سرد و گرم مصرفی یکی نیست و تجهیزات کنترلی آن نیز می‌تواند متفاوت باشد.
بنابراین هنگام طراحی یا خرید تجهیزات باید دقیقاً مشخص شود که کلکتور برای چه کاربردی استفاده خواهد شد.
عایق کاری لوله‌های کلکتوری
در بعضی مسیرها عایق‌کاری لوله اهمیت زیادی دارد.
به‌خصوص در مسیر آب گرم و مدارهای گرمایشی، عایق مناسب می‌تواند به کاهش اتلاف حرارت کمک کند.
در منابع اجرایی مربوط به سیستم‌های گرمایشی نیز عایق‌کاری لوله‌های اصلی ورودی و خروجی کلکتور مورد تأکید قرار گرفته است.
علاوه بر عایق حرارتی، لوله‌ها باید در محل اجرا از آسیب‌های فیزیکی نیز محافظت شوند.
تست لوله کشی کلکتوری
تست یکی از مهم‌ترین مراحل اجرای سیستم است و نباید بعد از پوشاندن کامل لوله‌ها فراموش شود.
بعد از پایان اجرای لوله‌کشی، سیستم باید از نظر نشتی و عملکرد اتصالات بررسی شود.
به‌طور کلی دو مرحله کنترل اهمیت دارد:
تست اولیه
در این مرحله اتصالات، مسیرهای لوله و محل اتصال به کلکتور بررسی می‌شوند تا ایرادهای واضح قبل از پوشاندن مسیرها مشخص شوند.
تست فشار و نشتی
پس از تکمیل سیستم، تست فشار طبق مشخصات پروژه و الزامات فنی انجام می‌شود.
مقدار فشار و مدت زمان تست باید مطابق مقررات، مشخصات لوله و دستورالعمل سیستم باشد و نمی‌توان یک عدد ثابت را برای تمام پروژه‌ها توصیه کرد.
منابع اجرایی نیز تست اولیه نشتی و سپس تست نهایی فشار و نشتی کل سیستم را به‌عنوان مراحل جداگانه معرفی می‌کنند.
مزایای لوله کشی کلکتوری
لوله کشی کلکتوری در صورت طراحی و اجرای صحیح، مزایای مختلفی دارد.
کنترل مستقل مسیرها
می‌توان مسیر یک مصرف‌کننده را در زمان تعمیرات قطع کرد، بدون اینکه الزاماً آب تمام ساختمان قطع شود.
نظم بیشتر
مسیرهای آب از یک نقطه مشخص توزیع می‌شوند و شناسایی آنها ساده‌تر است.
کاهش تعداد اتصالات در مسیر
در یک اجرای مناسب، مسیر مستقل از کلکتور تا مصرف‌کننده می‌تواند تعداد انشعاب‌های میانی را کاهش دهد.
تعمیرات ساده‌تر
وقتی هر مسیر مشخص باشد، پیدا کردن خط مربوط به یک مصرف‌کننده آسان‌تر خواهد بود.
امکان مدیریت بهتر سیستم
شیرهای روی کلکتور امکان کنترل مسیرها را فراهم می‌کنند.
معایب لوله کشی کلکتوری
این روش در کنار مزایا، محدودیت‌هایی نیز دارد.
مصرف بیشتر لوله
چون برای هر مصرف‌کننده مسیر جداگانه اجرا می‌شود، ممکن است طول کلی لوله نسبت به بعضی روش‌های انشعابی بیشتر شود.
نیاز به طراحی دقیق
اگر محل کلکتور درست انتخاب نشود، طول مسیرها افزایش پیدا می‌کند و اجرای سیستم نامنظم خواهد شد.
هزینه اولیه بیشتر در بعضی پروژه‌ها
خرید جعبه، کلکتور، شیرها و اجرای مسیرهای مستقل ممکن است هزینه اولیه بیشتری نسبت به یک سیستم ساده انشعابی ایجاد کند.
نیاز به فضای مناسب
جعبه کلکتور باید در محل مناسب نصب شود و برای سرویس آن فضای کافی وجود داشته باشد.
اشتباهات رایج در اجرای لوله کشی کلکتوری
برخی اشتباهات می‌توانند عملکرد سیستم را تحت تأثیر قرار دهند.
انتخاب محل نامناسب جعبه
اگر جعبه در محل مرطوب، غیرقابل دسترس یا بسیار دور از مسیرهای مصرف نصب شود، تعمیرات آینده دشوار خواهد شد.
کوچک گرفتن جعبه
جعبه باید متناسب با تعداد کلکتورها، شیرها و مسیرهای لوله انتخاب شود.
بی‌توجهی به نقشه
شروع لوله‌کشی بدون مشخص بودن مسیر هر خروجی باعث سردرگمی و دوباره‌کاری می‌شود.
اجرای خم‌های نامناسب
خم شدید یا آسیب‌دیدگی لوله می‌تواند کیفیت مسیر را کاهش دهد.
پرس نادرست اتصالات
در لوله پنج‌لایه، اتصال باید با ابزار و روش مناسب انجام شود.
تست نکردن قبل از پوشاندن مسیر
یکی از اشتباهات مهم، پوشاندن لوله‌ها قبل از اطمینان از آب‌بندی سیستم است.
برچسب نزدن مسیرها
اگر مشخص نباشد هر خروجی کلکتور به کدام مصرف‌کننده متصل است، تعمیرات آینده سخت‌تر می‌شود.
آموزش لوله کشی کلکتوری PDF
عبارت آموزش لوله کشی کلکتوری PDF معمولاً به جستجوی کاربرانی مربوط می‌شود که به دنبال یک راهنمای یکجا برای یادگیری مراحل اجرا هستند.
یک آموزش کامل باید فقط تصویر کلکتور را نشان ندهد، بلکه موارد زیر را هم توضیح دهد:
- نحوه انتخاب محل جعبه
- نحوه نصب جعبه
- نحوه تراز کردن جعبه
- تعداد خروجی‌های کلکتور
- مسیر آب سرد
- مسیر آب گرم
- نحوه اجرای لوله پنج‌لایه
- نحوه اتصال لوله به کلکتور
- نحوه اجرای مسیر تا مصرف‌کننده
- عایق‌کاری
- تست نشتی
- تست فشار
- خطاهای رایج
به همین دلیل، اگر آموزش به شکل فایل PDF تهیه شود، بهتر است نقشه‌ها و تصاویر اجرایی نیز در کنار توضیحات مرحله‌به‌مرحله قرار داشته باشند.
نقشه لوله کشی کلکتور پکیج به زبان ساده
برای درک بهتر سیستم می‌توان ساختار کلی را به این شکل در نظر گرفت:
پکیج
│
┌─────────┴─────────┐
│ │
آب گرم آب سرد
│ │
▼ ▼
┌──────────┐ ┌──────────┐
│ کلکتور │ │ کلکتور │
│ آب گرم │ │ آب سرد │
└──────────┘ └──────────┘
│ │ │ │ │ │ │ │
│ │ │ └── حمام │ │ │ └── حمام
│ │ └──── آشپزخانه │ │ └──── آشپزخانه
│ └────── روشویی │ └────── روشویی
└───────── سایر └───────── سایر
این تصویر فقط یک شماتیک آموزشی است و نقشه اجرایی واقعی باید با توجه به ساختمان و تجهیزات موجود طراحی شود.
نکات مهم هنگام اجرای لوله کشی کلکتوری
قبل از شروع کار بهتر است این موارد مشخص شوند:
محل جعبه:
جعبه باید در نقطه‌ای قابل دسترس و مناسب قرار گیرد.
تعداد خروجی‌ها:
تعداد خروجی‌های کلکتور باید بر اساس تعداد مسیرهای مورد نیاز انتخاب شود.
مسیر لوله‌ها:
مسیر هر خروجی باید قبل از اجرا مشخص باشد.
نوع لوله:
لوله باید با نوع کاربری، فشار و دمای سیستم سازگار باشد.
نوع اتصال:
اتصالات باید متناسب با لوله و با ابزار مناسب نصب شوند.
تست:
سیستم باید قبل از پوشاندن کامل مسیرها از نظر نشتی و فشار بررسی شود.
دسترسی:
در پایان کار نیز باید امکان دسترسی به شیرهای جعبه کلکتور باقی بماند.
هزینه اجرای لوله کشی کلکتوری
هزینه اجرای لوله کشی کلکتوری به عوامل مختلفی بستگی دارد و نمی‌توان بدون بررسی پروژه یک قیمت ثابت برای آن تعیین کرد.
مهم‌ترین عوامل عبارت‌اند از:
- متراژ ساختمان
- تعداد مصرف‌کننده‌ها
- تعداد خروجی‌های کلکتور
- تعداد جعبه‌های مورد نیاز
- نوع و سایز لوله
- برند و نوع اتصالات
- میزان تخریب و شیارزنی
- توکار یا روکار بودن اجرا
- تعداد مدارهای گرمایشی
- نوع سیستم گرمایش
- نیاز به عایق‌کاری
- شرایط ساختمان و طبقه
در پروژه‌های بازسازی، هزینه تخریب، جمع‌آوری و ترمیم نیز می‌تواند بخش مهمی از هزینه نهایی باشد.
بنابراین برای اعلام قیمت دقیق، ابتدا باید نقشه و شرایط محل اجرا بررسی شود.
آیا لوله کشی کلکتوری برای هر ساختمان مناسب است؟
لوله کشی کلکتوری می‌تواند برای بسیاری از ساختمان‌های جدید و پروژه‌های بازسازی مناسب باشد، اما انتخاب روش لوله‌کشی باید با توجه به نقشه تأسیسات، تعداد مصرف‌کننده‌ها، فضای موجود، نوع سیستم گرمایش و شرایط ساختمان انجام شود.
اگر ساختمان از قبل لوله‌کشی شده باشد، تبدیل کامل آن به سیستم کلکتوری ممکن است به تخریب و تغییر مسیرهای زیادی نیاز داشته باشد.
اما در ساختمان‌های در حال ساخت، امکان طراحی محل جعبه و مسیرها از ابتدا وجود دارد و اجرای سیستم معمولاً ساده‌تر برنامه‌ریزی می‌شود.
جمع‌بندی اجرای لوله کشی کلکتوری
اجرای لوله کشی کلکتوری از انتخاب محل جعبه کلکتور شروع می‌شود و تا طراحی مسیرها، نصب کلکتورها، اجرای لوله‌های مستقل، اتصال به مصرف‌کننده‌ها و تست نهایی ادامه پیدا می‌کند.
مهم‌ترین نکته این است که سیستم کلکتوری فقط به معنی نصب یک کلکتور روی دیوار نیست. محل جعبه، تعداد خروجی‌ها، مسیر هر لوله، کیفیت اتصالات، نحوه اجرای لوله پنج‌لایه، عایق‌کاری و تست نهایی باید از ابتدا در نظر گرفته شود.
در صورت اجرای اصولی، مسیر هر مصرف‌کننده مشخص خواهد بود و کنترل و تعمیر سیستم نیز ساده‌تر انجام می‌شود.
اگر قصد اجرای لوله کشی کلکتوری ساختمان، نصب جعبه کلکتور یا اجرای لوله کشی پنج‌لایه از پکیج تا کلکتور را دارید، قبل از شروع کار بهتر است مسیرها و تعداد خروجی‌های مورد نیاز بر اساس شرایط واقعی ساختمان مشخص شود. این کار از اجرای مسیرهای اضافی و دوباره‌کاری در مراحل بعد جلوگیری می‌کند.
